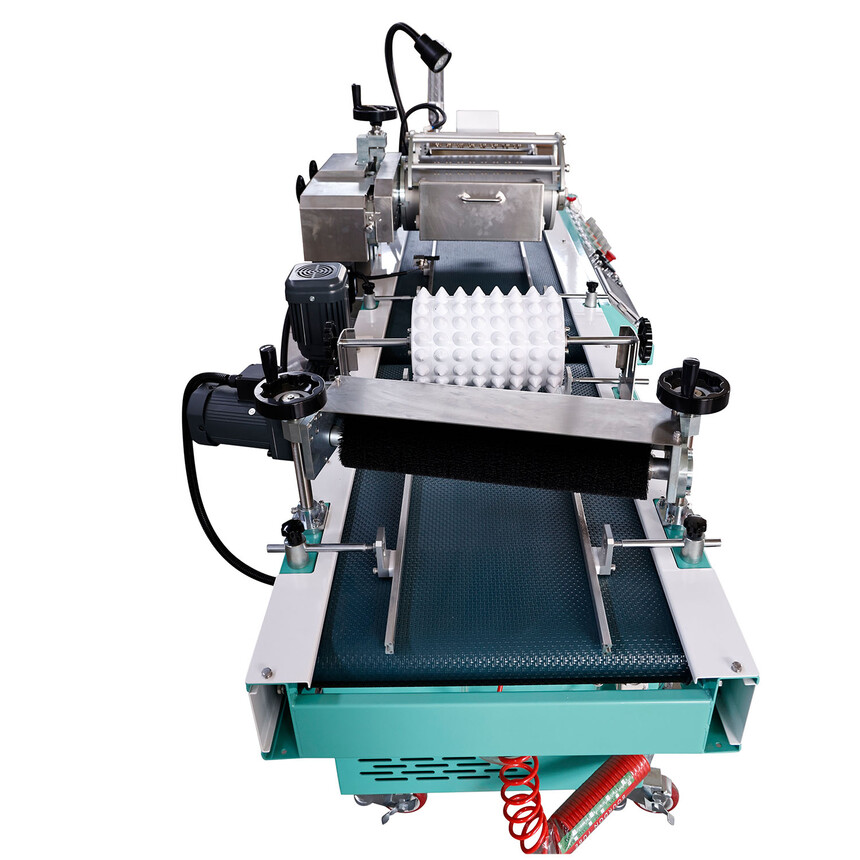

自动穴盘育苗机

1，电源：380V/50HZ ；3P+N+E，水源：温度 0-40℃; 压力 2-4Kg/c ㎡ G；接口尺寸：4分 ，气源：输出压力 0.6-0.8Mpa；建议用户配置气源：输出压力 0.6-0.8Mpa；功率 7.5KW 电源：AC380伏，安装场地：长度：15-20 米 ，宽度：5-6 米；设备固定场地需要铺装地面或硬化处理或有相应尺寸固定地墩；室内温度 0-40℃

2，技术参数

整机型号：2BP-1200A型

外形尺寸（长×宽×高），mm：11100×2410×1800

播种精度（丸粒化种子）%：≥98；

空穴率%：≤1

生产效率：≤1000盘/H

种子破碎率%：≤0.1

整机重量，kg：1500

排种方式：滚筒式自动气吸；气源压力，Mpa：0.4-0.8

装填土厚度,mm：20-120

回填土厚度,mm：10-20

适用育种盘（长×宽×高）mm：宽度宽度≤350 ，高度≤100

配套动力：电动机动力驱动；控制方式：PLC配套伺服控制系统。

操作屏幕：汇川，7 寸触摸屏中英文字库 汉显。 1600万色真彩触摸屏

二，主要配置设备

    基质举升装盘一体机；滚筒式精量播种机；回填土机；淋水机；接盘装置。五部分各一台。

三，基质举升装盘一体机参数

 机 架：钣金框架结构，材质：Q235，采用喷塑处理；

传动方式：链条提升+输送带传动；

动力驱动方式：电机驱动，采用台邦电机，总功率：2.27KW

提升电机：0.1 kw

传送带电机：0.37kw

搅拌：1.12Kw

刷土：0.37KW

变频器：德国西门子

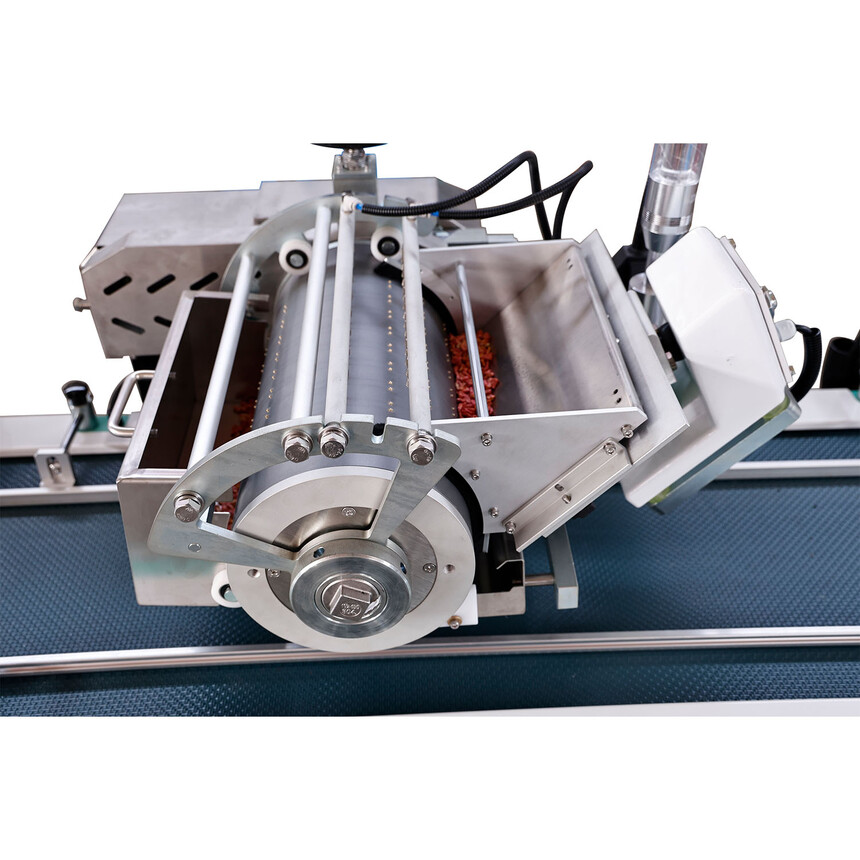

四，滚筒式精量播种机参数

机架：钣金框架结构，材质：Q235，，采用喷塑处理，可定制不锈钢；

传动方式：输送带传动；墨绿色光带 1 条，墨绿色钻石纹带 1条；

传送电机：台邦电机，功率0.46KW；

滚筒播种系统:汇川伺服电机2部，总功率：1.75KW；

番茄：0.4-0.6毫米，滚筒直径：210mm

电磁振动控制系统：控制器型号：SDVC311/M

压穴系统：滚轮式无动力压穴，采用组合式分片结构；材质：工程塑料

播种滚筒系统：插拔式播种滚筒，材质：铝合金，热处理，硬质氧化，吸头黄铜材质；皮带采用国内由永力皮带

真空系统：高功率负压风机

功率：3KW；

气动系统：品牌：日本SMC/亚德客，减压阀、电磁阀，真空表等；

变频器：德国西门子，D系列。

整机总功率：5.21kw

五，回填土机配置

机 架：钣金框架结构，材质：Q235，采用喷塑处理

传动方式：输送带传动；

电机驱动，台邦电机1部，总功率：0.37KW

感应器：日本欧姆龙。

刷土结构：高密度黑色滚刷；电机驱动，台邦电机，功率：0.09KW

总功率：0.46KW

六，淋水机配置

机架：钣金框架结构，材质：不锈钢 304；淋水管：自制-淋水式，材质：铝合金

传动方式：输送带传动，电机驱动，功率：0.37KW;淋水电磁阀：品牌：亚德客，接口：4分

七，接盘装置

   机 架：钣金框架结构，材质：不锈钢 304；机 脚：可调式脚垫。
